Для проемов нестандартных размеров и конфигураций (например, проем расположен в углу помещения), а также в случае неровных стен, полов и потолков разработана система расширительных элементов СЕЗАМ-УНИВЕРСАЛ.

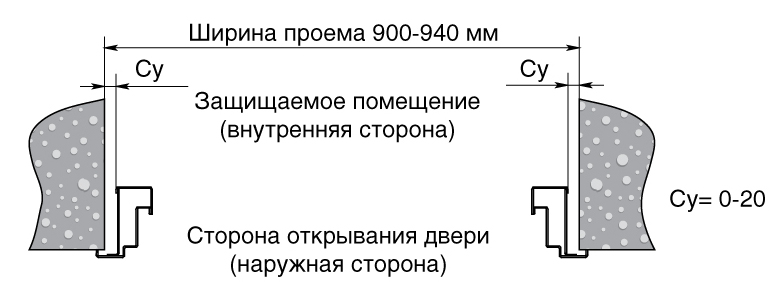

Стандартный проем под дверной блок СЕЗАМ-УНИВЕРСАЛ имеет высоту 2090...2110 мм и ширину 900...940 мм.
Система СЕЗАМ-УНИВЕРСАЛ позволяет с минимальными монтажными зазорами установить стальную дверь в проемы 835...1000 мм и высотой 2065...2300 мм, различных конфигураций, а также в большинстве случаев избежать доработки проема (дробление и пр.)
Внимание! Дверной блок по размерам должен быть несколько меньше проема. Рама двери должна свободно располагаться в проеме, забивать раму в проем недопустимо.
Оптимальные монтажные зазоры на сторону составляют 5...20 мм.
Система включает вертикальные и горизонтальные расширители. Необходимые Вам типы, размеры и количество расширителей зависят от размеров и конфигурации Вашего нестандартного проема.
Вертикальные расширители СЕЗАМ-УНИВЕРСАЛ
Для подбора универсальных расширителей определите тип и замерьте размеры Вашего проема по ширине, согласно инструкции по самостоятельному измерению дверного проема.
Проем тип УУ, варианты по ширине
Тип УУ: углы стен с двух вертикальных сторон проема.
 |
 |
|

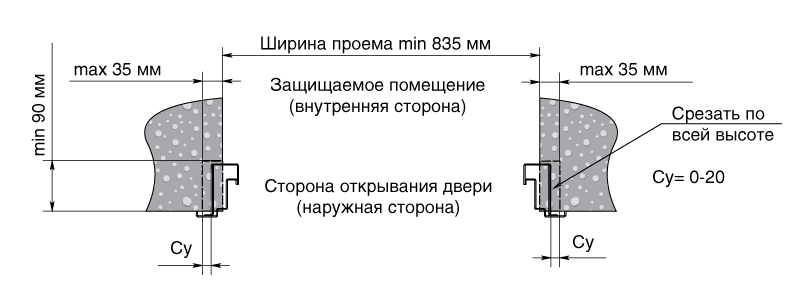

1. Ширина проема тип УУ 835...900 мм
Боковые расширители не требуются. Для установки дверного блока СЕЗАМ-УНИВЕРСАЛ необходимо расширение проема.
|
2. Ширина проема тип УУ 920...940 мм
Требуется один боковой расширитель 25х50 мм.
|
 |
 |
|

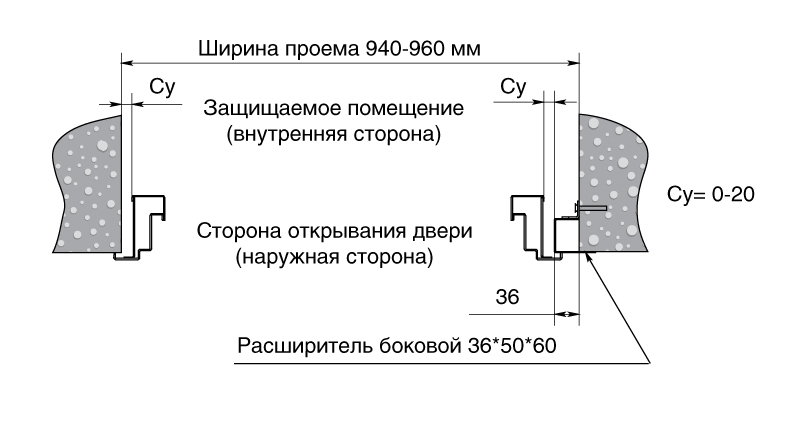

3. Ширина проема тип УУ 940...960 мм
Требуется один боковой расширитель 36х50х60 мм.
|

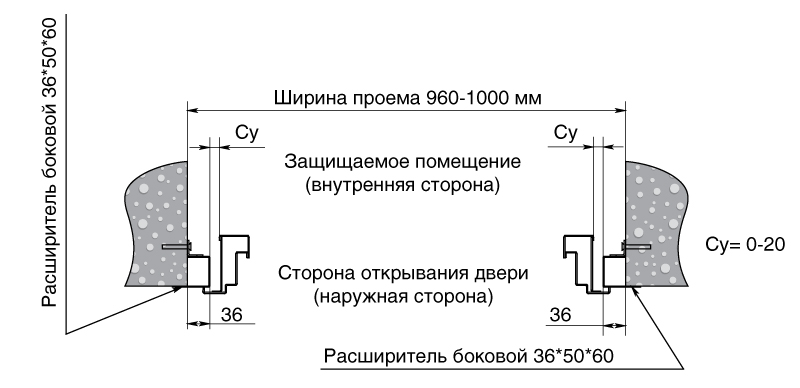

4. Ширина проема тип УУ 960...1000 мм
Требуется два боковых расширителя 36х50х60 мм.
|
Проем тип УП, варианты по ширине
Тип УП: угол стены с одной вертикальной стороны проема и плоскость стены с другой вертикальной стороны проема. Все проемы этого типа считаются нестандартными.
 |
 |
|

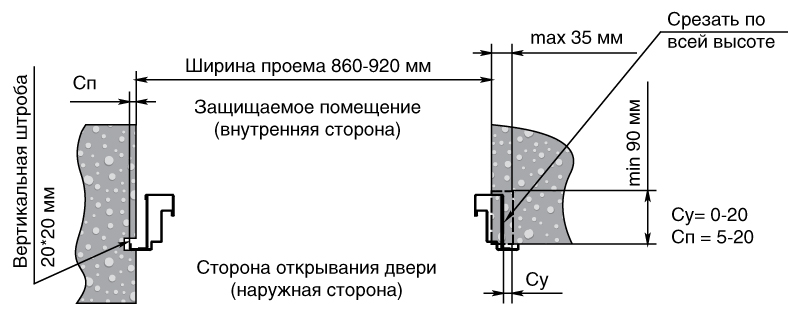

1. Ширина проема тип УП 860...920 мм
Боковые расширители не требуются.
Для установки дверного блока СЕЗАМ-УНИВЕРСАЛ необходимо расширение проема со стороны проема У
и штроба под наличник рамы со стороны проема П.
|

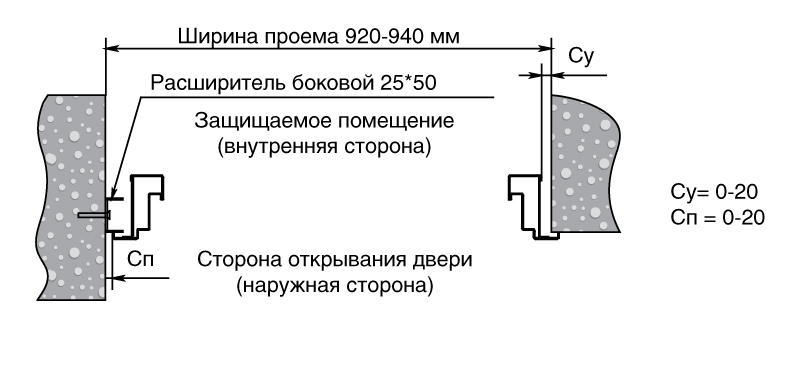

2. Ширина проема тип УП 920...940 мм
Требуется один боковой расширитель 25х50 мм.
|
 |
 |
|

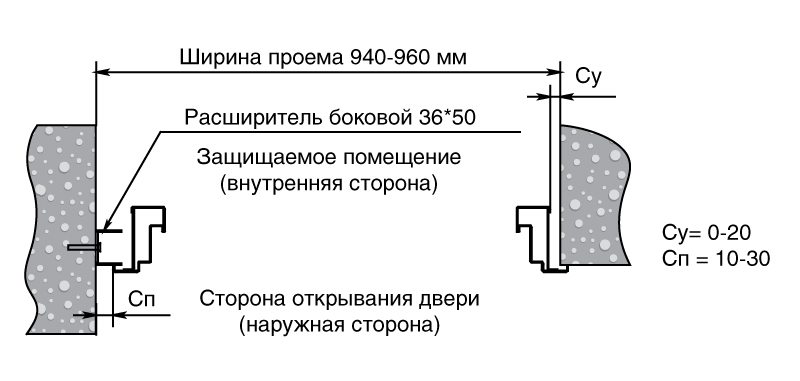

3. Ширина проема тип УП 940...960 мм
Требуется один боковой расширитель 36х50 мм.
|

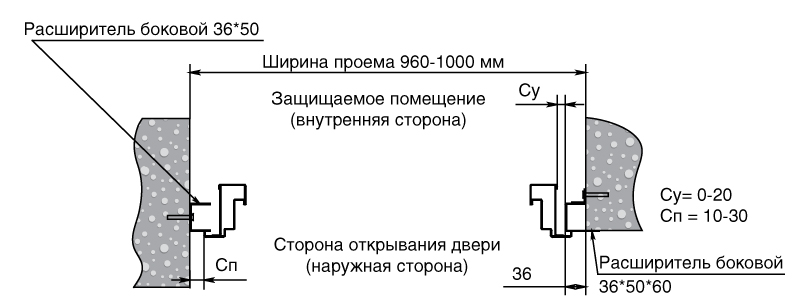

4. Ширина проема тип УП 960...1000 мм
Требуется один боковой расширитель 36х50 мм и один боковой расширитель 36х50х60 мм.
|
Проем тип ПП, варианты по ширине
Тип ПП: плоскость стены с двух вертикальных сторон проема. Все проемы этого типа считаются нестандартными.
 |
 |
 |
|

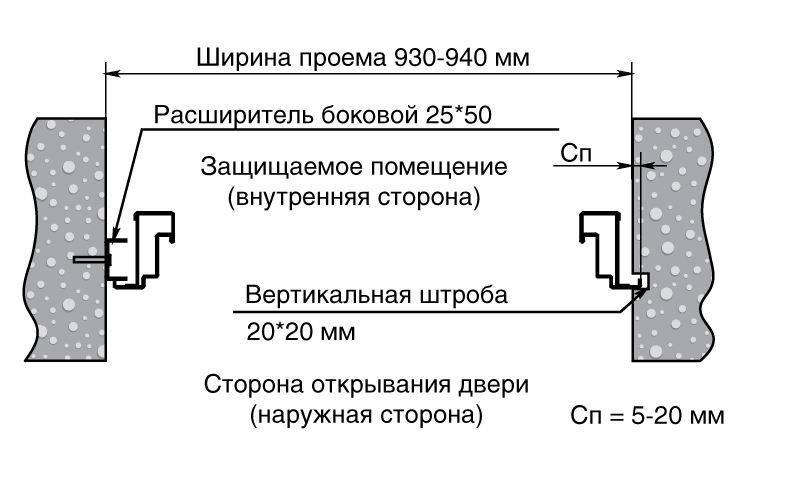

1. Ширина проема тип ПП 930...940 мм
Требуется один боковой расширитель 25х50 мм с одной стороны
и вертикальная штроба под
металлический наличник рамы с другой стороны.
|

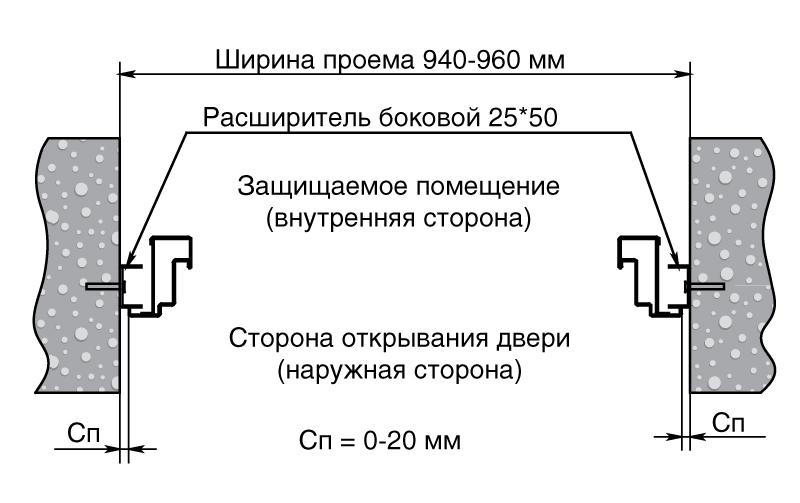

2. Ширина проема тип ПП 940...960 мм
Требуется два боковых расширителя 25х50 мм.
|

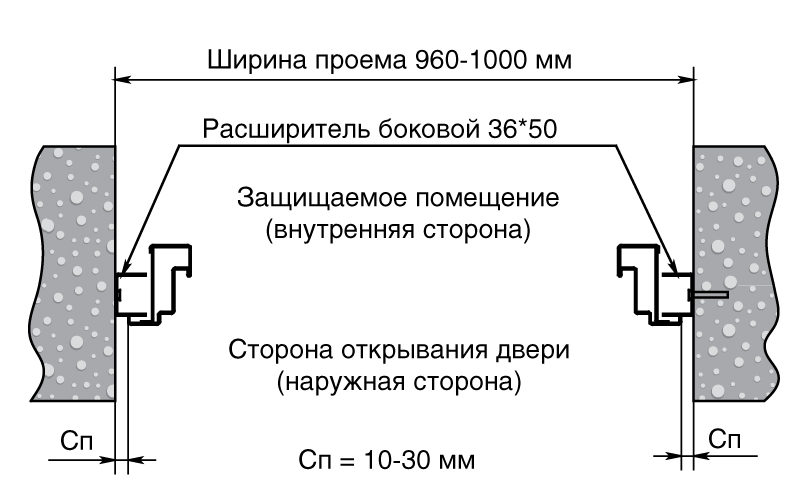

3. Ширина проема тип ПП 960...1000 мм
Требуется два боковых расширителя 36х50 мм.
|
Верхние расширители СЕЗАМ-УНИВЕРСАЛ
Для подбора универсальных расширителей определите тип и замерьте размеры Вашего дверного проема по высоте, согласно инструкции по самостоятельному измерению дверного проема.
Проем тип УП, варианты по высоте
Тип УП: верхняя горизонтальная сторона проема образована углом стены, нижняя горизонтальная сторона проема образована плоскостью пола.
 |
 |
 |
 |
|

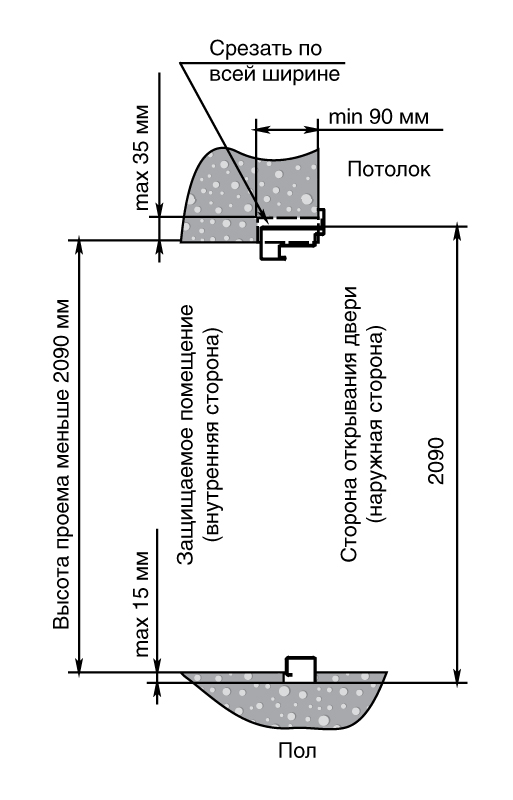

1. Высота проема тип УП 2040...2090 мм
Верхние расширители не требуются.
Возможно установить дверной блок СЕЗАМ-УНИВЕРСАЛ с заглублением порога (max 15 мм) и (или) заглублением рамы в потолок (max 35 мм).
|

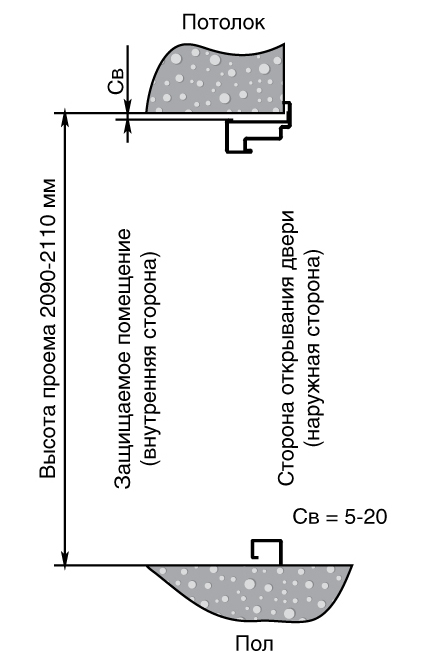

2. Высота проема тип УП 2090...2110 мм
Верхние расширители не требуются, проем стандартный.
|

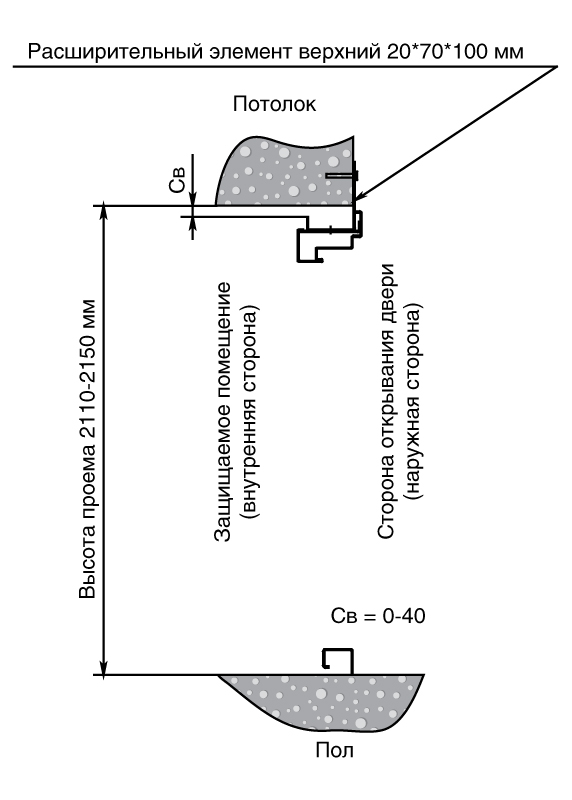

3. Высота проема тип УП 2120...2130 мм
Требуется один верхний расширитель 20х70х100 мм.
|

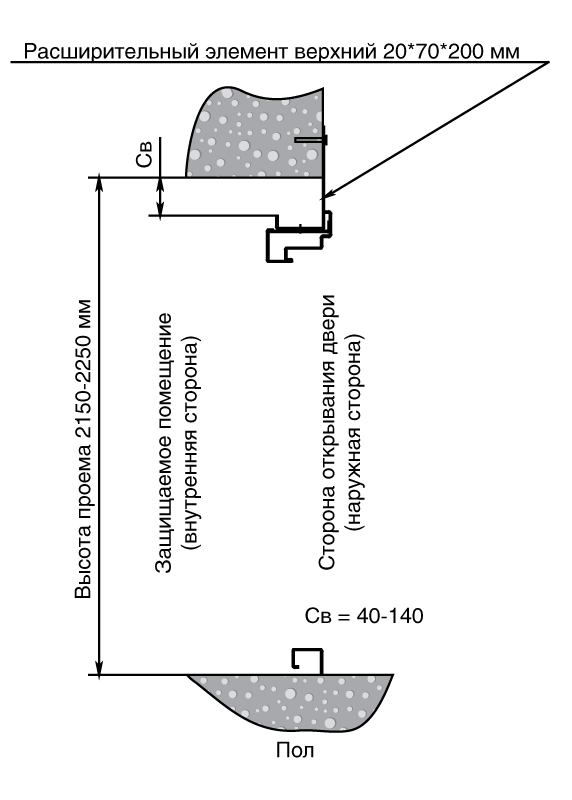

4. Высота проема тип УП 2150...2250 мм
Требуется один верхний расширитель 20х70х200 мм.
|
Проем тип ПП, варианты по высоте
Тип ПП: верхняя и нижняя горизонтальные стороны проема образованы плоскостями пола и потолка.
 |
 |
 |
|

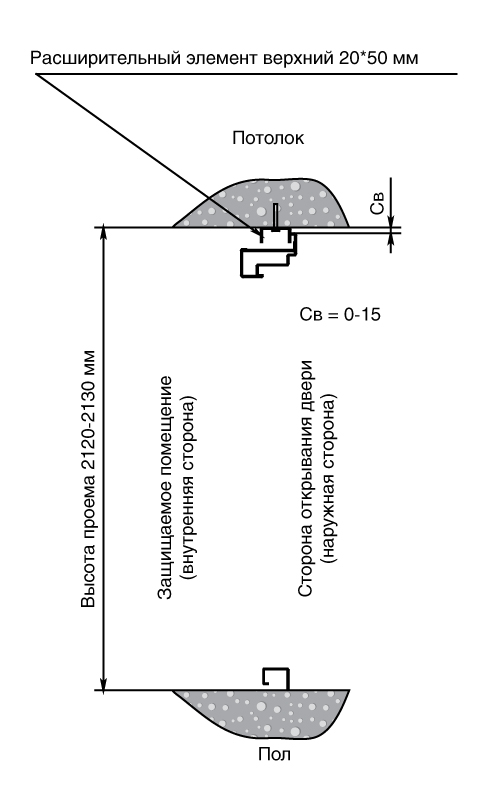

1. Высота проема тип ПП Требуется один верхний расширитель 20х50 мм.
|

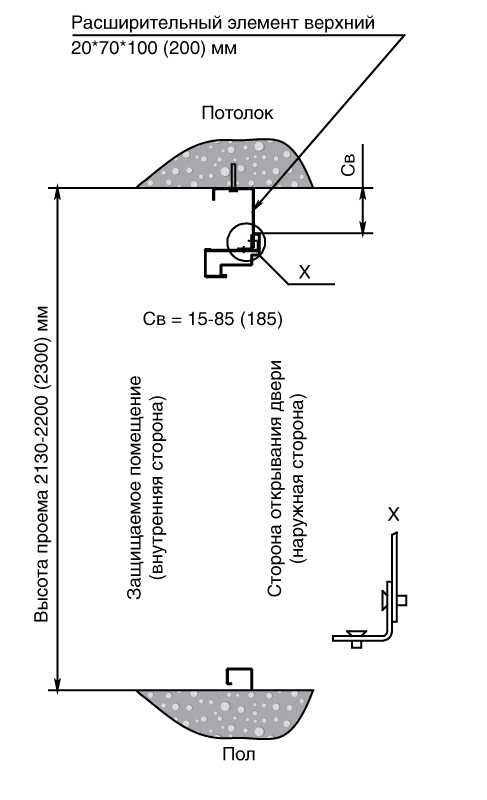

2. Высота проема тип ПП 2130...2200 (2300) мм

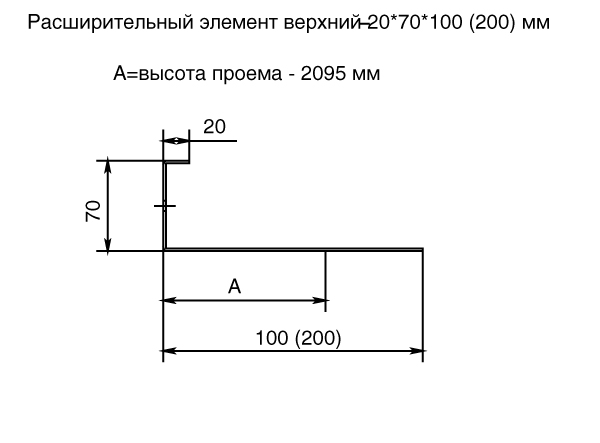

Требуется один верхний расширитель 20х70х100 (200) мм.
|
Для подобра расширительных элементов воспользуйтесь таблицей.

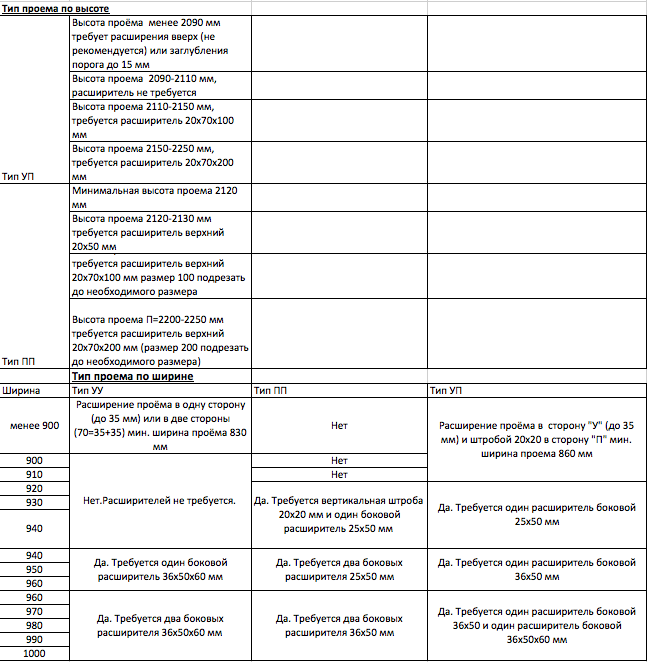

Таблица 1. Расширительные элементы.
